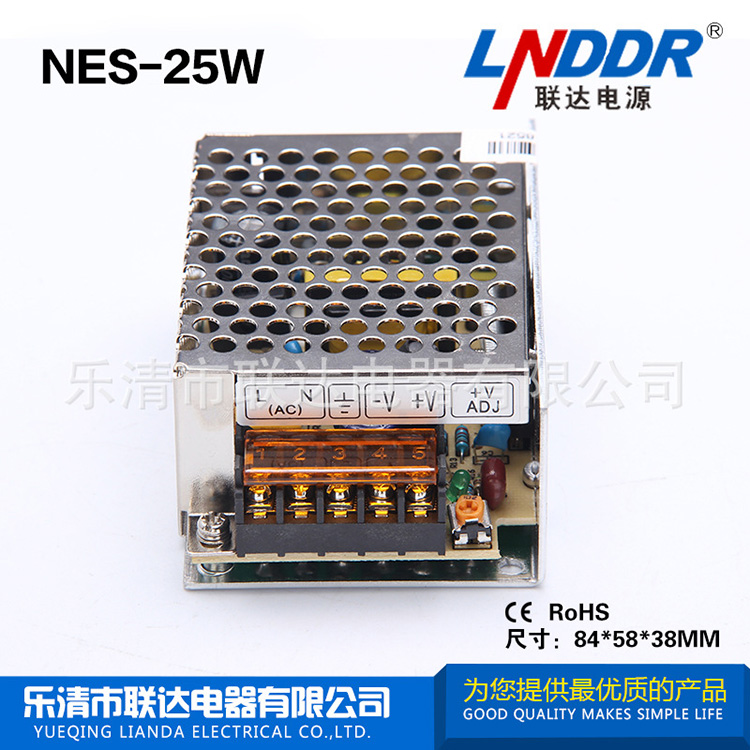

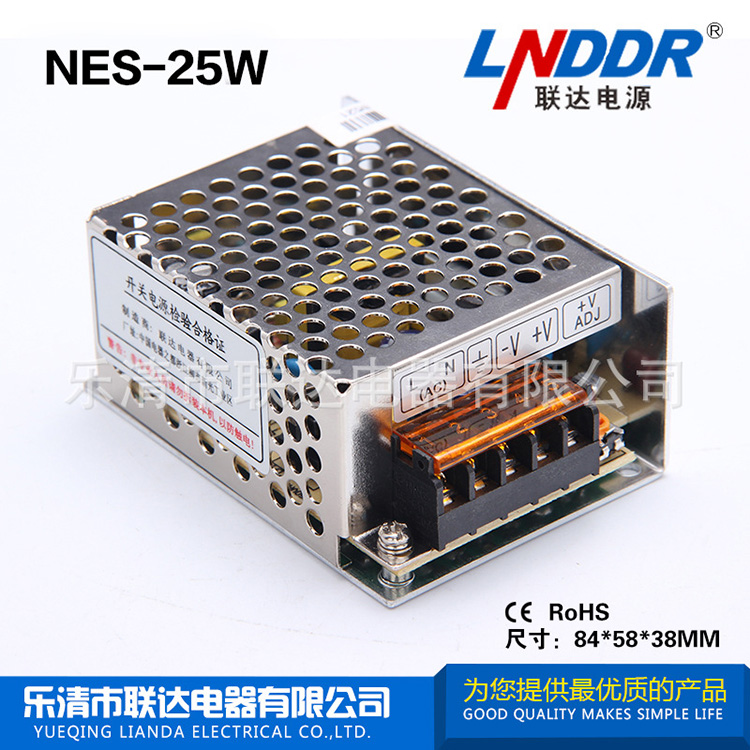

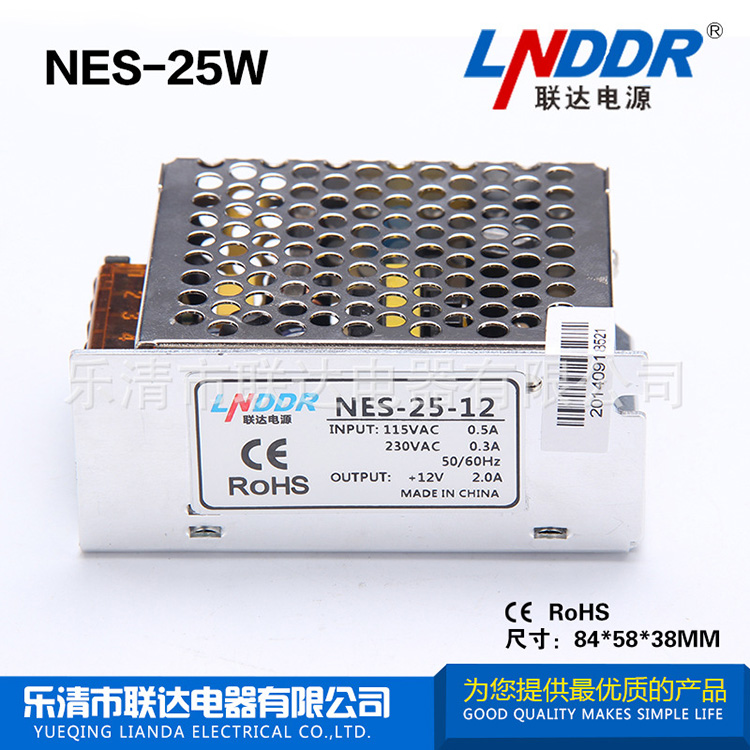

EN專業生產 穩壓開關電源 監控電源 工控電源NES-25W-12V 量大從優
規格 |
| ||||||
輸出 |
| ||||||
型號 | NES-15-5 | NES-15-12 | NES-15-15 | NES-15-24 | NES-15-48 | ||
直流電壓 | 5V | 12V | 15V | 24V | 48V | ||
額定電流 | 3A | 1.3A | 1A | 0.7A | 0.35A | ||
輸出電流范圍 | 0 ~ 3A | 0 ~ 1.3A | 0 ~ 1A | 0 ~ 0.7A | 0 ~ 0.35A | ||
額定功率 | 15W | 15.6W | 15W | 16.8W | 16.8W | ||
紋波及噪音 | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p | ||
直流電壓可調范圍 | 4.75 ~ 5.5V | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 21.6 ~ 26.4V | 43.2 ~ 52.8V | ||
電壓容差 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||
進線穩定度 | ±1.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
負載穩定度 | ±1.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
啟動、上升時間 | 1000ms, 30ms/230VAC 1000ms, 30ms/115VAC滿負荷 | ||||||
保持時間 | 100ms/230VAC 20ms/115VAC滿負荷 | ||||||
|
| ||||||
輸入 |
| ||||||
輸入電壓范圍 | 85 ~ 264VAC 120 ~ 370VDC | ||||||
頻率范圍 | 47 ~ 63Hz | ||||||
頻率 | 79% | 81% | 81% | 85% | 82% | ||
輸入電流 | 0.35A/115VAC 0.25A/230VAC | ||||||
沖擊電流 | 冷啟動電流45A | ||||||
漏電流 | <2mA / 240VAC | ||||||
|
| ||||||
保護 |
| ||||||
過載 | 105%-150%類型：電流限制 復位：自動恢復 | ||||||
過電壓 | 5.75~6.75V | 13.8~16.2V | 17.25~20.25V | 27.6~32.4V | 55.2~64.8V | ||
保護類型：關閉 | |||||||
高溫保護 | U1 Tj 140通常(U1)檢測在主要控制集成電路 | ||||||
保護類型：關閉鄰/電壓，重新開機恢復 | |||||||
|
| ||||||
環境 |
| ||||||
工作溫度 | -20 ~ +60℃（參考輸出特性圖）， | ||||||
工作濕度 | 20 ~ 90% RH無凝結 | ||||||
存儲溫度，濕度 | -40 ~ +85℃, 10 ~ 95% RH | ||||||
溫度系數 | ±0.03%/℃(0 ~ 45℃) | ||||||
振動 | 10 ~ 500Hz, 2G 10min./周期，時長60分，各軸 | ||||||
|
| ||||||
安全與EMC標準 |
| ||||||
安全標準 | 符合UL60950-1, CB(IEC60950-1),CCC GB4943 | ||||||
耐壓 | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||
絕緣電阻 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | ||||||
EMC輻射符合 | 符合EN55022 (CISPR22)等級B, EN61000-3-2,-3 | ||||||
電磁兼容抗擾度符合 | 符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1,輕工水平，等級A | ||||||
|
| ||||||
其他 |
| ||||||
尺寸 | 78*51*28mm(L*W*H) | ||||||
重量 | 0.18Kg | ||||||
包裝 | 60pcs/11.8Kg/0.46立方英尺 | ||||||
| | |||||||
