型號

SP-500-12

SP-500-15

SP-500-24

SP-500-27

SP-500-36

SP-500-48

輸出

直流輸出電壓

12V

15V

24V

27V

36V

48V

輸出電壓容差

±1%

±1%

±1%

±1%

±1%

±1%

額定輸出電流

40A

32A

20A

18A

13.5A

10A

輸出電流范圍

0~40A

0~32A

0~20A

0~18A

0~13.5A

0~10A

輸出功率

480W

480W

480W

480W

486W

480W

紋波及噪音

240mvp-p

240mvp-p

240mvp-p

240mvp-p

240mvp-p

240mvp-p

電壓可調范圍

±10%

±10%

±10%

±10%

±10%

±10%

輸入

輸入電壓范圍

90~264VAC，125~370VDC

頻率

47~63HZ

交流輸入電流

7.0A/115VAC，3.5A/230VAC

效率

83%

83%

84%

84%

85%

86%

沖擊電流

冷啟動電流18A/115VAC，36A/230VAC

漏電流

<3.5mA/240VAC

功率因素

PF >0.95/230VAC

保護

特性

過載保護

額定輸出功率的110%~135%啟動過載保護

保護方式：打嗝模式，負載異常條件移除后可自動恢復

過壓保護

15.6~17.8V

18.6~20.8V

30.6~33.2V

33.2~35.6V

42.6~44.2V

54.8~56.6V

保護方式：打嗝模式，異常條件移除后可自動恢復

過溫保護

內部溫度≥50℃風扇啟動，≤45℃風扇停止，≥85℃啟動過溫保護

保護方式：關閉輸出，溫度恢復正常后可自動恢復工作

環境

工作溫度、濕度

-20℃~+60℃，20%~90%RH

保存溫度、濕度

-40℃~+85℃，10%~95%RH無冷凝

抗震性

10~500HZ，2G 10min/1周期，時長60分鐘，各軸

安全

耐壓性

輸入輸出間：3KVAC 輸入與地：1.5KVAC 輸出與地：0.5KVAC

絕緣電阻

輸入輸出間、輸入與地、輸出與地：100M ohms/500VDC

標準

安全標準

符合UL1012

EMC標準

符合EN55022，CLASSA

其他

尺寸

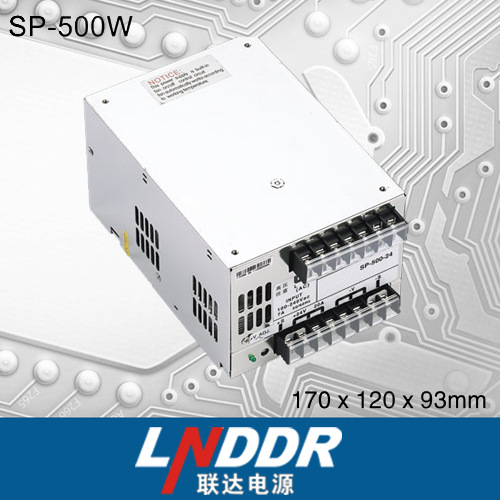

170*120*93mm (L*W*H)

重量/包裝

1.8kg/8pcs/15.5kg/0.027立方米

備注

所有參數在未特別指明時，都是在230VAC電壓輸入，額定負載和25℃條件下測量所得值。

紋波和噪音電壓是在20MHZ帶寬示波器帶12英尺雙絞線末端加0.1µ和47µ電容時測得。

容差是電壓設定誤差、電壓調整率和電流調整率之總和。
